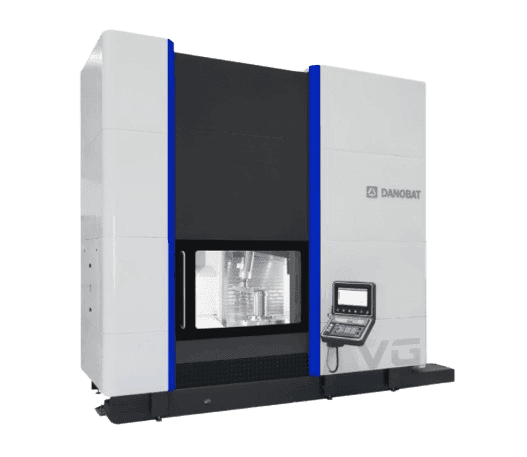

VG
Diese multifunktionale Maschine ist mehr als eine vertikale Schleifmaschine. Sie kombiniert verschiedene Bearbeitungsprozesse in einer einzigen Aufspannung: Schleifen, Hartdrehen, Bohren, Messen … Dies macht die VG äußerst rentabel.

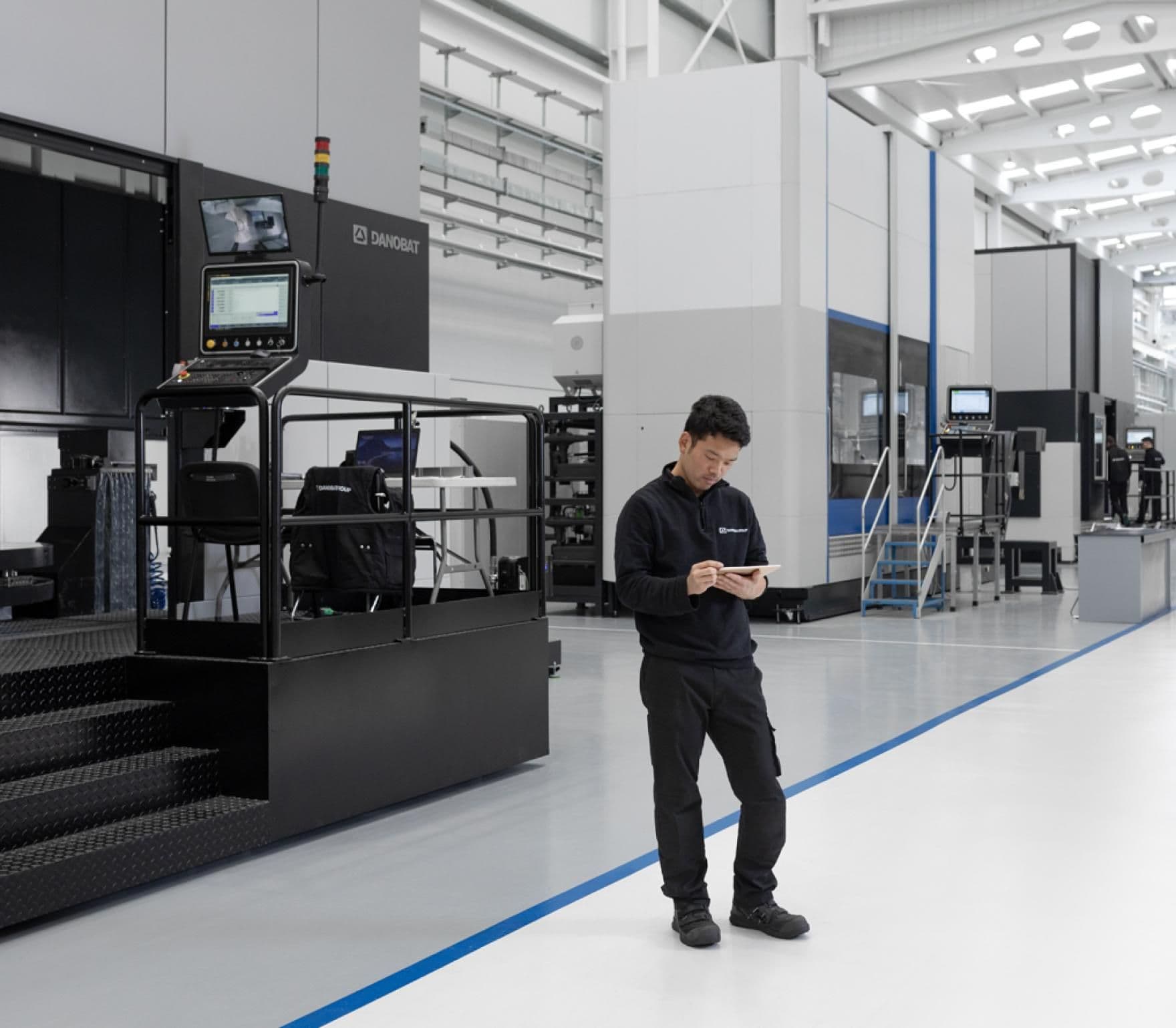

Eine Schleifmaschine für große Werkstücke
Zur Baureihe VG gehören Schleifmaschinen mit bis zu 1950 mm Hub in der Vertikalachse und 1950 mm Schwingdurchmesser. Es ist die perfekte Baureihe zum Schleifen hoher Werkstücke mit großem Durchmesser.

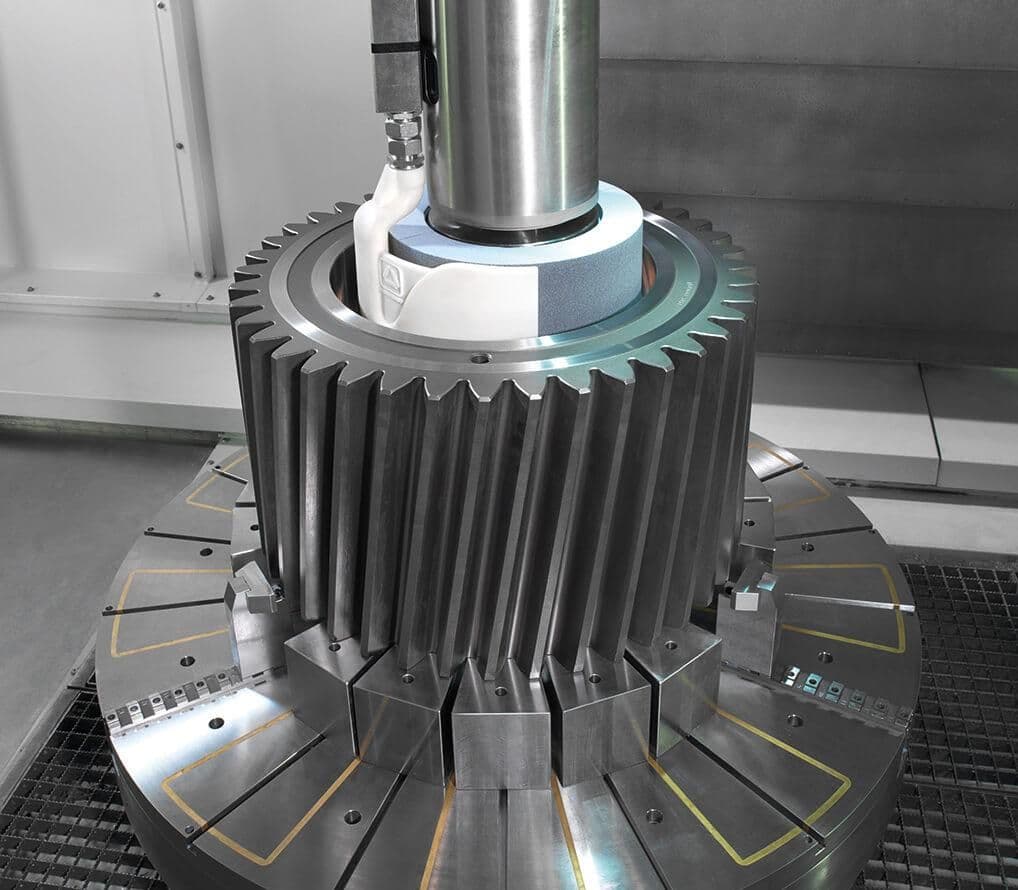

Modular aufgebaut: lange Schleifdorne für große, sowie tiefe Bohrungen. Hülsenspindeln für tiefe Bohrungen mit kleinem Durchmesser.

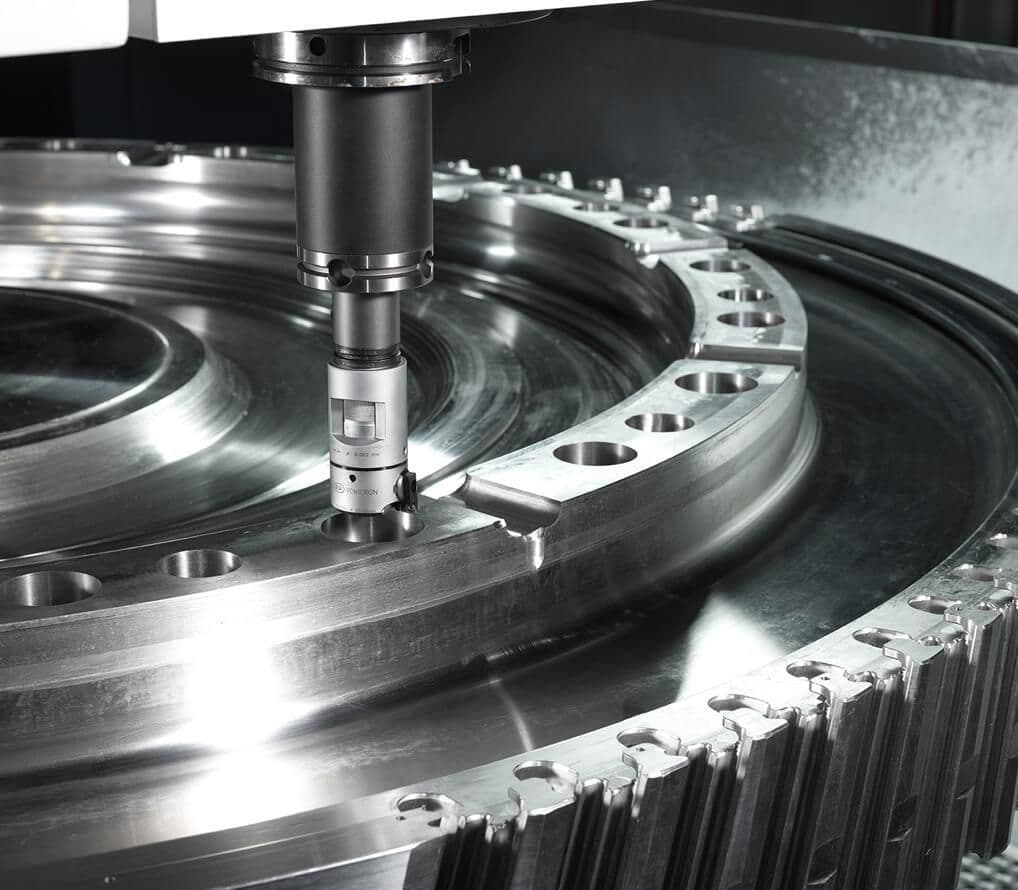

Multifunktional: alle Arbeitsgänge in einer Maschine
Die Schleifmaschine kann mehrere Arbeitsgänge in einer Aufspannung ausführen: Innen-, Außen- oder Planschleifen, Drehen, Bohren, Ausspindeln, Fräsen, Messen... Kostenminimierung und Qualitätsverbesserung durch Reduzierung der Rüstvorgänge.

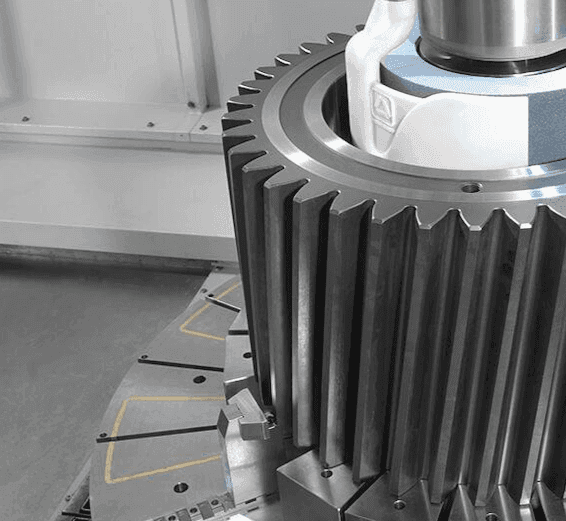

Breite Schleifscheiben für kürzeste Zykluszeiten
Reduzieren der Zykluszeiten bei weiterhin hochpräziser Zylindrizität. Die Maschine ermöglicht das Schleifen im Einstechverfahren mit Schleifscheibenbreiten von bis zu 300 mm. Durch Verwendung der neuesten Technologien, wird sie zu einer präzisen, stabilen und verschleißarmen Maschine:
- Mit FEM optimierte Gussstrukturen
- B-Achsen Positionierung mittels Hirth-Verzahnung
- Vereinfachte Abrichtprogrammierung.
- Spezifische Schleifspindeln mit optimaler Lageranordnung
Technische Daten
| Technische Spezifikation | Einheit | VG-600 | VG-800 | VG-1000 | VG-1500 | VG-1800 |
|---|---|---|---|---|---|---|
| Schwingdurchmesser max. | mm | 800 | 1000 | 1200 | 1600 | 1950 |
| X-Hub | mm | 1900 | 2200 | 2200 | 2550 | 3100 |
| Z-Hub | mm | 1000 | 1500 | 1500 | 1950 | 1950 |
| Tischbelastung | kg | 1000 | 2000 | 3000 | 5000 | 5000 |
| Spindelplätze max. | - | 4 | 4 | 4 | 4 | 4 |
