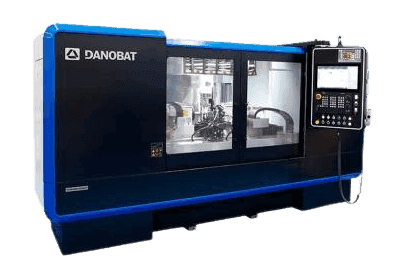

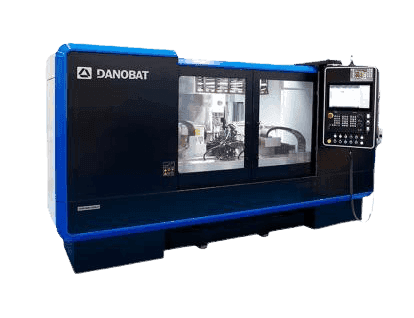

LG
Vielseitige und Produktive Hochgeschwindigkeits-Rundschleifmaschine

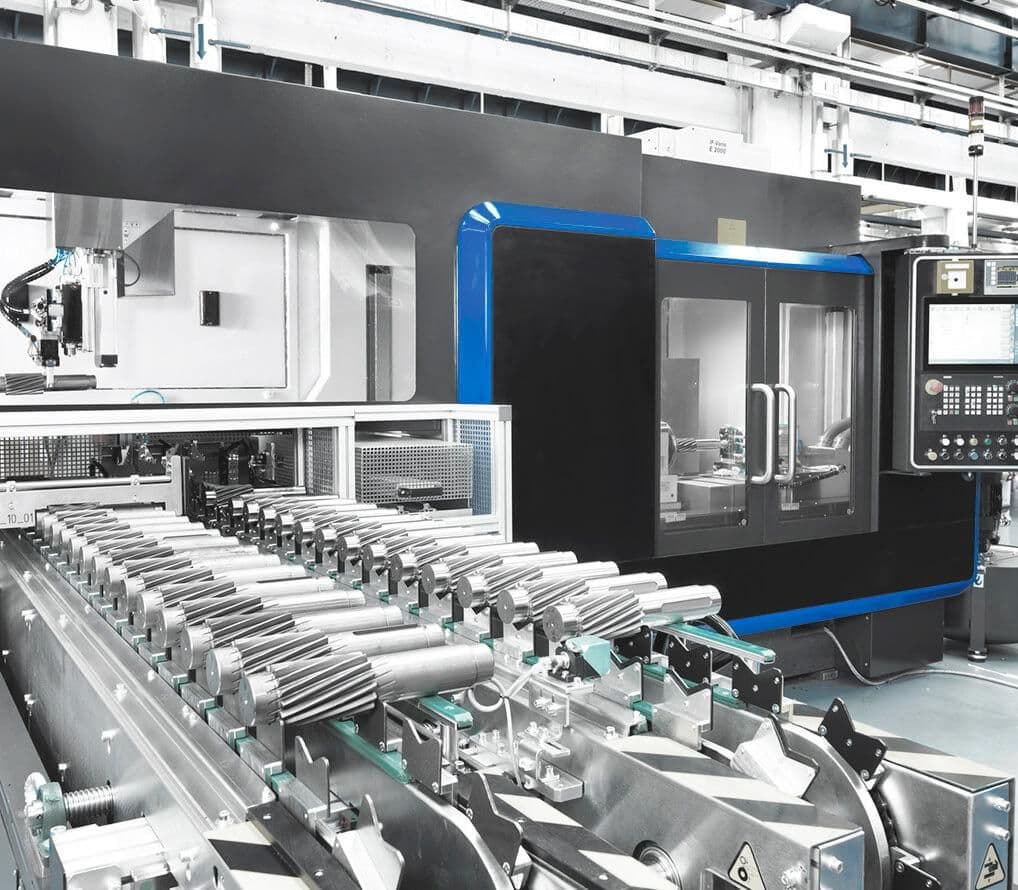

Die LG ist sowohl geeignet für die Kleinserien- als auch für die Großserienproduktion. Typische Werkstücke für die Bearbeitung auf der LG sind: Motorwellen von Elektrofahrzeugen, Getriebewellen, Exzenterwellen Stempel, lenkmuttern Werkzeuge ... und vieles mehr.
Arbeiten Sie mit Hochgeschwindigkeit
- Für die Bearbeitung kleiner bis mittelgroßer Bauteile
- Schleifspindeln ermöglichen Schnittgeschwindigkeiten bis 120 m/s
- Maschine ist ausgelegt zum Schleifen mit Hochleistungsschleifscheiben aus CBN oder Diamant
Bis zu 80 kgWerkstückgewicht
Bis zu 1000 mmSpitzenweite
Bis zu Ø290 mmSchleifdurchmesser
Komplettbearbeitung in nur einer Aufspannung
Die LG kann verschiedene Schleif- und Messvorgänge in einer einzigen Aufspannung durchführen, wodurch die Produktivität der Maschine erhöht wird.
Folgende Bearbeitungen sind möglich: Außendurchmesser, Stirnflächen, Kegel, Unrundkonturen, etc.
… und das alles in einer Aufspannung.
Optimiert auf kürzeste Umrüstzeiten
- Automatische Nullpunktverschiebung der Z-Achse bei Werkstückwechsel.
- Automatischer Anfahrzyklus zum Abrichter nach Schleifscheibenwechsel
- Automatische Zyklen zur Unterstützung beim Schleifscheibenwechsel.

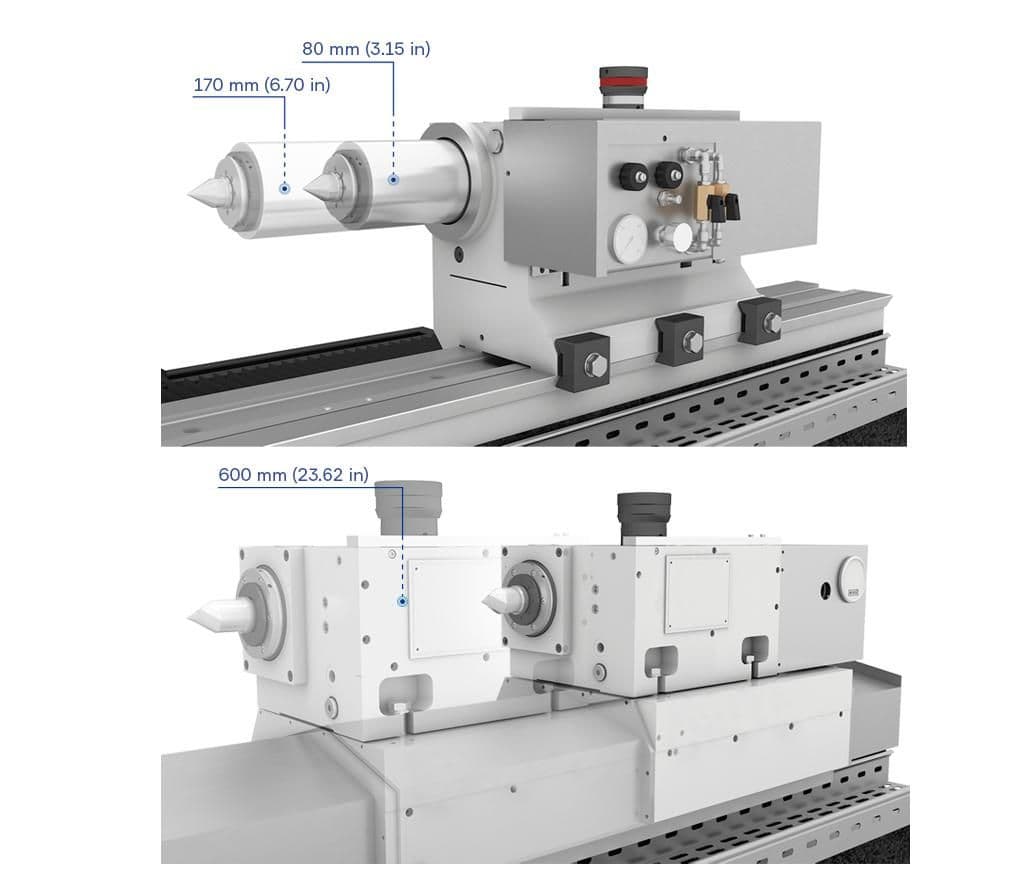

- Pinolenhub des Reitstocks von 80 bis 170 mm
- Je nach Größe des Maschinenmodells stehen Reitstöcke mit Verfahrwegen bis zu 600 mm zur Verfügung
….und vieles mehr.
Technische Daten
| Technische Spezifikation | Einheit | LG-400 | LG-600 | LG-1000 |
|---|---|---|---|---|
| Max. Spitzenweite | mm | 400 | 600 | 1000 |
| Max. zu schleifender Durchmesser | mm | 290 | 290 | 290 |
| Max. Gewicht zwischen den Spitzen | kg | 50 | 50 | 80 |
| Max. Schleifscheibendurchmesser | mm | 500 | 500 | 500 |
| Max. Umfangsgeschwindigkeit der Schleifscheibe | m/s | 140 | 140 | 140 |
