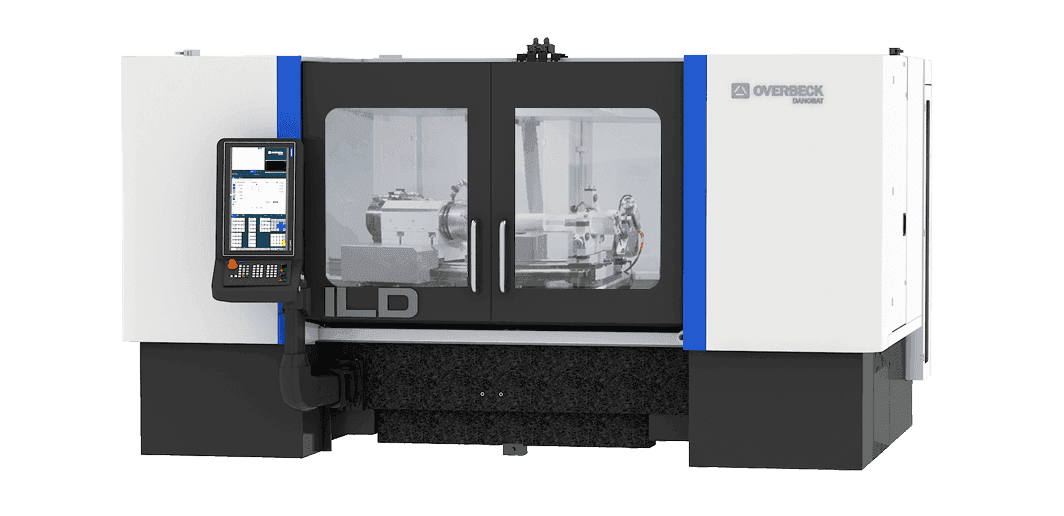

ILD
Innen- und Universalschleifmaschine
Ist Ihre Anforderung bei großen Werkstücken mit einem Gewicht von bis zu 500 kg Toleranzen mit einer Genauigkeit von < 2 µm einzuhalten? Die ILD-Maschine kann diese Herausforderungen bewältigen.
Die vielseitige Innenschleifmaschine

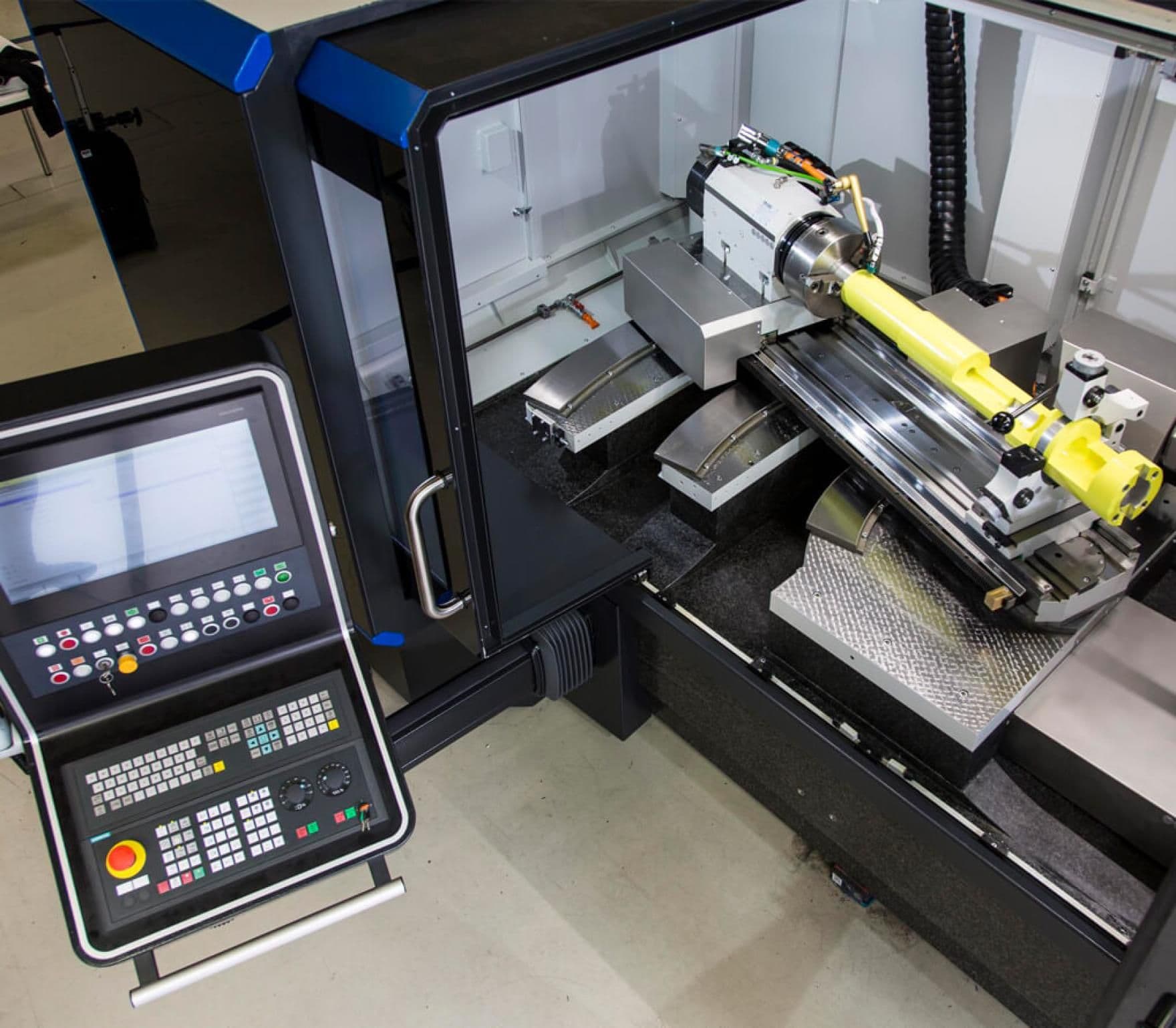

Die ILD ist spezialisiert auf das Schleifen einer Vielzahl von großen, langen oder schweren Werkstücken bei kurzen Umrüstzeiten.
Dazu gehören:
- Spindelwellen
- Spindelgehäuse
Bis zu 500/500 kgWerkstückgewicht
Bis zu 1300 mmWerkstücklänge
Bis zu Ø700 mmUmlaufdurchmesser
Unschlagbare Vibrationsdämpfung und höchste Genauigkeit
- Ein Maschinenbett aus natürlichem Granit
- Linearmotoren
- Hochsensible Prozess- und Temperaturüberwachung

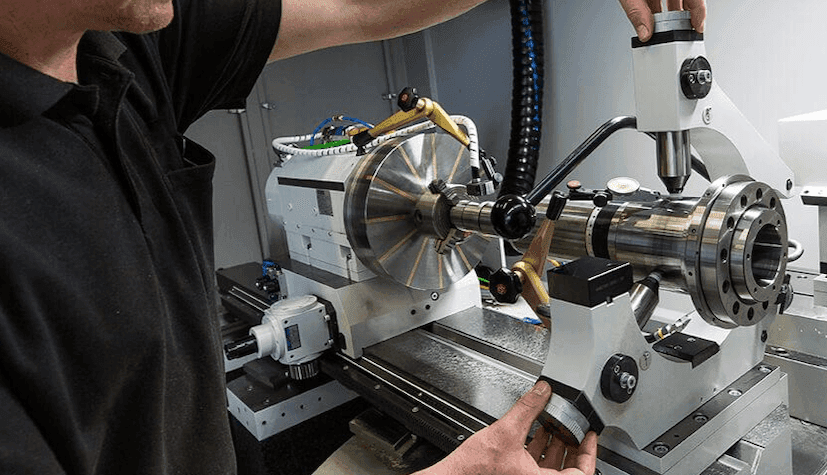

Technologien welche die ILD einzigartig machen
- Die B0-Achse wird von einem Servomotor angetrieben und ist mit einem gekapselten, spielfreien Getriebe und Zahnriemen ausgestattet
- Um höchste Genauigkeit für alle Werkstückgrößen zu gewährleisten, ist die W-Achse mit hochpräzisen Linearführungen ausgestattet
Technische Daten
| Technische Spezifikation | Einheit | ILD-600 | ILD-700 | ILD-700U |
|---|---|---|---|---|
| Max. Innenschleifdurchmesser | mm | 420 | 500 | 450 |
| Max. Innenschleiflänge | mm | 400 | 400 | 400 |
| Max. Aussenschleiflänge | mm | 150 | 400 | 400 |
| Max. Umlaufdurchmesser | mm | 600 | 700 | 760 |
| Max. Werkstücklänge incl. Spannsystem | mm | 1300 | 500 | 500 |
| Max. Werkstückgewicht incl. Spannsystem | kg/Nm | 500/500 | 500/500 | 500/500 |
| B0 axis swivelling angle | ° | +20°/-10° | +91°/-15° | +91°/-15° |
| Verfahrweg der X- und Z-Achse | mm | 450/550 | 700/700 | 425/475 |
