IED

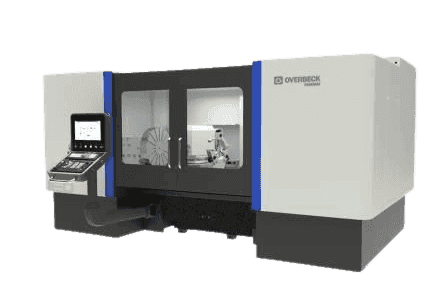

Simultane Innen- und Aussenschleifmaschine
Konzipiert für das gleichzeitige Innen-, Außen-, Unrund- und Koordinatenschleifen von Werkstücken mit einem Gewicht von bis zu 1250 kg und einer Länge von 1200 mm.
Verschiedene Maschinenmodelle
- IED-400 für kürzeste Produktionszeiten
- IED-1200 für lange Werkstücke: Spindelgehäuse, Wellen, Lager und ähnliche Präzisionsteile
- Zahlen hier für IED-1200
Bis zu 1250/1100 kgWerkstückgewicht
Bis zu 1200 mmWerkstücklänge
Bis zu Ø600 mmAussenschleifdurchmesser
Eine der leistungsstärksten Maschinen
Die Maschine ist ausgelegt für die anspruchsvollsten Materialien wie Stahl, Hartmetall und Keramik.
Dank der Robustheit der Maschine erzielen Sie die engsten Toleranzen und die besten Oberflächenqualitäten.

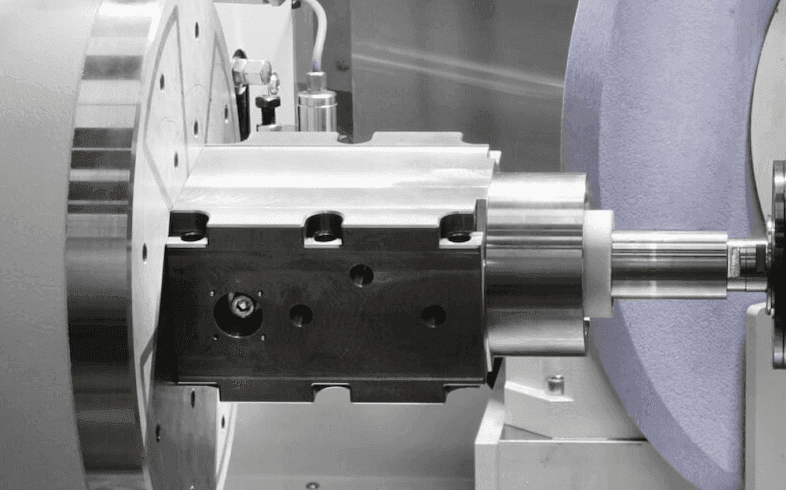

IED-1200
Die Maschine kann sowohl simultane als auch sequentielle Schleifvorgänge durchführen.
Ideal für Spindelgehäuse, Wellen, Wälzlager, Hydraulikkomponenten, Aerospace-Teile und Maschinenkomponenten.
Technische Daten
| Technische Spezifikation | Einheit | IED-400 | IED-1200 |
|---|---|---|---|
| Max. Innenschleifdurchmesser | mm | 300 | 420 |
| Max. Innenschleiflänge | mm | 150 | 600 |
| Max. Aussenschleifdurchmesser | mm | 300 | 600 |
| Max. Aussenschleiflänge | mm | 250 | 1200 |
| Max. Werkstücklänge incl. Spannsystem | mm | 250 | 1200 |
| Max. Werkstückgewicht incl. Spannsystem | kg/Nm | 80/100 // 180/300 | 1250/1100 |
| Verfahrweg der X1 und Z1 Achse | mm | 220/550 | 450/700 |
| Verfahrweg der X2 und Z2 Achse | mm | 320/450 | 450/1500 |
