FD

Flach- und Profilschleifmaschinen

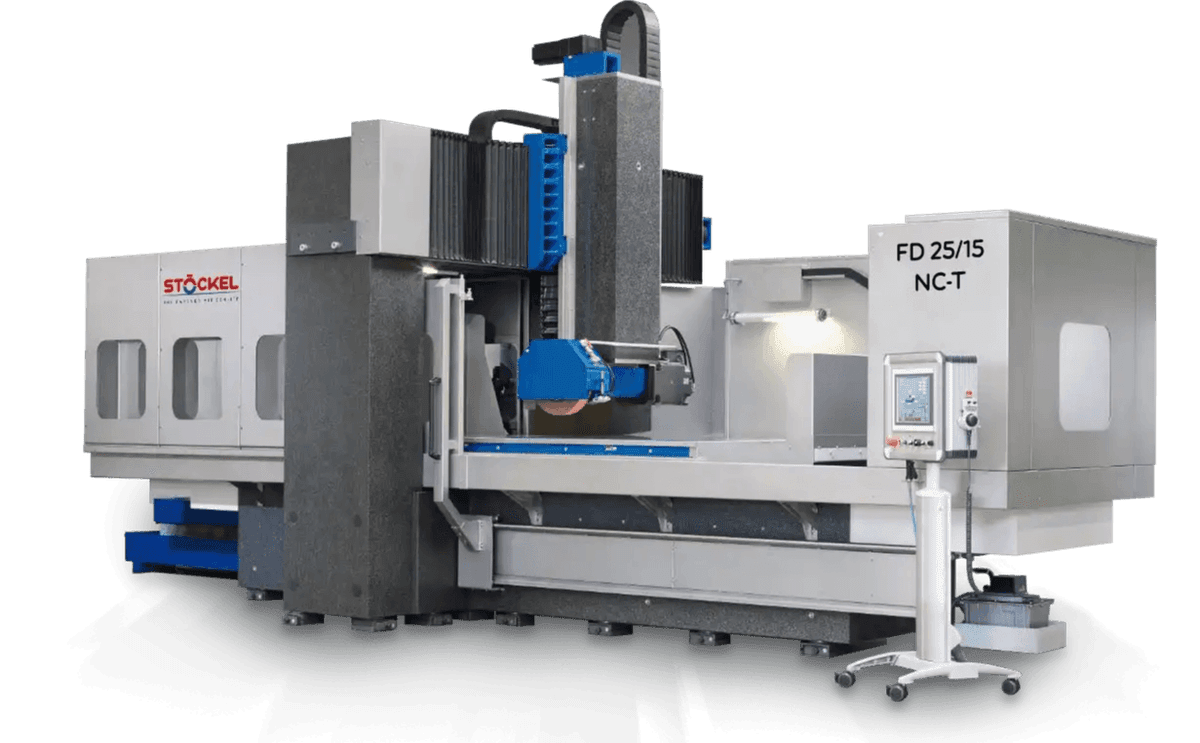

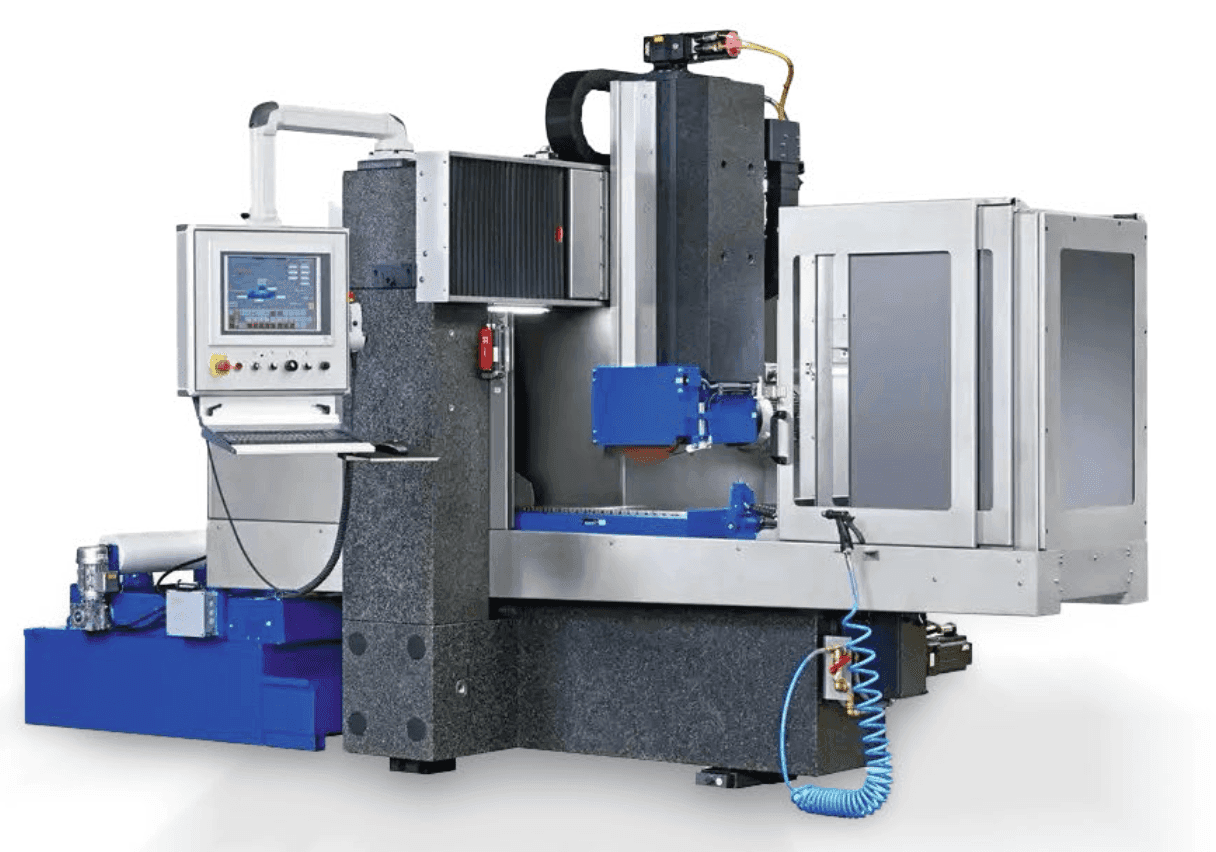

Die STÖCKEL FD ist eine hochpräzise Portal-Schleifmaschine mit optimaler Raumausnutzung. Alle tragenden Hauptelemente bestehen aus Naturstein. Mit dem Werkstoff Granit erreichen wir sehr gute Dämpfungseigenschaften, hohe Temperaturstabilität und eine bestmögliche Langzeitgenauigkeit. Die Portalbauweise garantiert durch ihre Steifigkeit höchste Abtragsraten.

FD

Als Führungselemente werden in der Maschine wahlweise Gleitführungen, Linearführungen oder hydrostatische Führungen eingesetzt. Die Achsantriebe werden standardmäßig in Senkrecht- und Querachse elektro-mechanisch und in der Tischachse mittels Zahnriemen oder Linearmotor ausgeführt.

Präzisionstechnik für höchste Ansprüche

Granit – der Werkstoff der Wahl für die Hochpräzision. Alle Führungsbahnen sind von Hand geläppt und gewährleisten dauerhafte Genauigkeit.

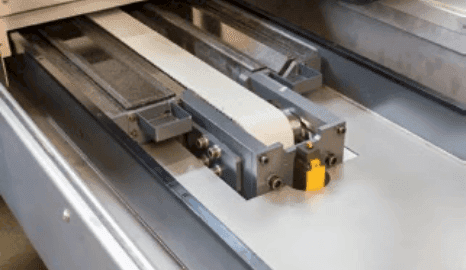

V-Flachführung in Kombination mit Zahnriemenantrieb für hohe Genauigkeit und geringe Temperatureinflüsse.

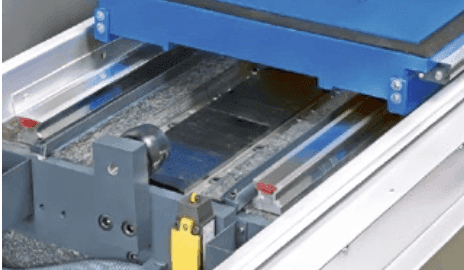

Linearführungen in Verbindung mit Linearmotor für hohe Beschleunigungen und Geschwindigkeiten ebenso wie für Schleichgangoperationen.

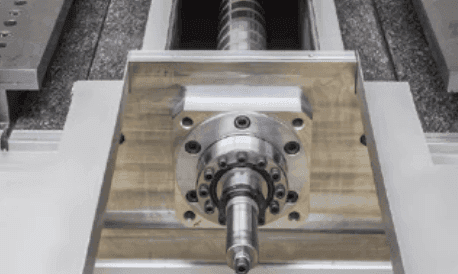

Hydrostatische Führungen und Gewindetriebe arbeiten nahezu verschleiß- und reibungsfrei mit Positioniergenauigkeiten und Umkehrspiel im Bereich von 0,1 µm.

Präzision im Mikrometerbereich

Technische Daten

Typ	Schleifbereich (l x b x h)	Antriebsleistung (kW)	Schleifscheibe (mm)
FD 840	800 x 400 x 500 mm	5.5	300 x 50 x 76,2
FD 1040	1000 x 400 x 500 mm	5.5	300 x 50 x 76,2
FD 1240	1200 x 400 x 500 mm	5.5	300 x 50 x 76,2
FD 1060	1000 x 600 x 500 mm	11	400 x 100 x 127
FD 1260	1200 x 600 x 500 mm	11	400 x 100 x 127
FD 1560	1500 x 600 x 500 mm	11	400 x 100 x 127
FD 2060	2000 x 600 x 500 mm	11	400 x 100 x 127
FD 1280	1200 x 800 x 550 mm	18	500 x 100 x 203,2
FD 1580	1200 x 800 x 550 mm	18	500 x 100 x 203,2
FD 2080	1200 x 800 x 550 mm	18	500 x 100 x 203,2
FD 3080	1200 x 800 x 550 mm	18	500 x 100 x 203,2
FD 1510	1500 x 1000 x 750 mm	22	500 x 100 x 203,2
FD 2010	2000 x 1000 x 750 mm	22	500 x 100 x 203,2
FD 2510	2500 x 1000 x 750 mm	22	500 x 100 x 203,2
FD 3010	3000 x 1000 x 750 mm	22	500 x 100 x 203,2
FD 4010	4000 x 1000 x 750 mm	22	500 x 100 x 203,2
FD 2012	2000 x 1200 x 750 mm	22	500 x 100 x 203,2
FD 2512	2500 x 1200 x 750 mm	22	500 x 100 x 203,2
FD 3012	3000 x 1200 x 750 mm	22	500 x 100 x 203,2
FD 4012	4000 x 1200 x 750 mm	22	500 x 100 x 203,2
FD 2015	2000 x 1500 x 750 mm	22	500 x 100 x 203,2
FD 2515	2500 x 1500 x 750 mm	22	500 x 100 x 203,2
FD 3015	3000 x 1500 x 750 mm	22	500 x 100 x 203,2
FD 4015	4000 x 1500 x 750 mm	22	500 x 100 x 203,2
FD 6080	6000 x 800 x 750 mm	22	500 x 100 x 203,2
FD 6010	6000 x 1000 x 750 mm	22	500 x 100 x 203,2
